МАНОМЕТРЫ-ТЕРМОМЕТРЫ СКВАЖИННЫЕ

Автономные и кабельные глубинные измерительные преобразователи давления и температуры (термометры-манометры «ГРАНТ») для широкого спектра исследований нефтяных и газовых скважин (ГИС, ГДИС, ГГДИС).

Измерение и регистрация значений давления и темпера¬туры по стволу скважины с последующим представлением результатов с привязкой по времени.

«ГРАНТ» производит манометры-термометры 26 лет. Мы применяем передовые технологии, специальные качественные материалы, современную электронику.

Автономные манометры-термометры АМТ

Эффективно работают в скважине длительное время в автономном режиме, записывая измеряемые данные в память.

Большой выбор

Предлагаем 8 вариантов исполнения:

  • в базовом (10Б), малогабаритном (10К) или миниатюрном исполнении (10К ⌀15 мм)
  • с влагомером (10В)
  • в специальном исполнении – с увеличенным ресурсом (10У), скоростные, с высокой разрешающей способностью (10С)
  • с возможностью встраивания в технологическое оборудование, спускаемое в скважины (10Г, 10Л)

Предлагаем несколько сотен вариантов модификаций скважинных приборов измерения давления и температуры:

  • с выносным или встроенным датчиком температур
  • для работы в агрессивных средах
  • со стойкостью к резким перепадам давления
  • для различных диаметров и др.

Сравнительная таблица исполнения приборов серии АМТ

Индивидуальный подбор глубинного оборудования для решения задач заказчика. Возможность выбора дополнительной комплектации.

Полученная измерительная информация считывается из автономного скважинного прибора в компьютер через стандартный интерфейс USB и сохраняется на жестком диске компьютера. Благодаря программному обеспечению, поставляемому вместе манометрами-термометрами АМТ, результаты исследований могут быть представлены на экране компьютера и экспортированы в *.txt, *.las, *.csv файлы (по желанию заказчика/клиента), а также распечатаны на принтере в виде таблиц и графиков (в полном формате или в виде детализированных фрагментов). Записанная в памяти устройства информация сохраняется более года.

Кабельные манометры-термометры КМТ, в комплекте с регистратором.

Измеряют в реальном времени давление и температуру по стволу скважины при спуске на геофизическом кабеле. Наземное устройство приема данных (регистратор РКМТ) обеспечивает индикацию и регистрацию данных измерений.

Преимущества манометров-термометров серии АМТ:

    Высокая точность и качество измерений:

    • высокая точность и разрешающая способность, широкий диапазон измерений (давление – до 150 МПа, температура – до 150С), дискретностей
    • стабильные метрологические характеристики
    • высокая чувствительность датчиков
    • измерения давления и температуры - до 60 млн точек
    • прилагаемое ПО позволяет создать алгоритм работы прибора, настройки каналов измерений
    • большой объем памяти. Возможность увеличения памяти прибора по желанию заказчика/клиента
    • датчики давления и температуры ведущих мировых производителей
    • широкий выбор интервала записи 0,1 сек…1час для длительных исследований медленных процессов. Высокая скорость записи (до 30 000 измерений в секунду) для регистрации быстропротекающих процессов

    Удобная эксплуатация:

    • возможность встраивания в различное технологическое оборудование
    • возможность спуска в контейнерах для скважинных приборов
    • наличие светодиодной индикации режимов работы прибора
    • быстрое и удобное считывание данных
    • удобное и максимальное эффективное программное обеспечение для работы с результатами исследований
    • минимальное время считывания памяти с использованием интерфейса связи с ПК USB2.0
    • оперативная замена элементов питания в полевых условиях без отправки устройства в сервисный центр
    • большой объем памяти и качественные элементы питания позволяют проводить длительные измерения
    • оптимальные масса и габариты

    Безупречная надёжность:

    • длительный средний срок службы манометров-термометров
    • огромный опыт - производим измерительные приборы 26 лет
    • корпусы манометров-термометров выполнены из высококачественных марок стали
    • высокая стойкость к коррозии – приборы выполнены из коррозионностойкой стали (для варианта исполнения «КС»)
    • при изготовлении манометров-термометров применены элементы, рассчитанные на широкий диапазон температур от -40 до +150С

    Сертификация:

    • манометры-термометры зарегистрированы в Государственном реестре средств измерений
    • государственные свидетельства об утверждении типа средств измерений

    Питание. Экономичность:

    • время работы без замены элемента питания – до 2 лет, в ряде случаев при оптимальной эксплуатации - до 5 лет (срок зависит от условий)
    • хранение измеренных значений давления и температуры в энергонезависимой памяти
    • экономия памяти, питания, энергопотребления благодаря подбору параметров и интервалов измерения данных
    • низкая потребляемая мощность
    • возможность выборочного отключения датчиков для снижения энергопотребления

    Сервис:

    • гарантийное сервисное обслуживание и ремонт, срок гарантии от 12 до 24 месяцев
    • качественное, быстрое, надёжное послегарантийное сервисное обслуживание и ремонт
    • обучение специалистов заказчика работе с измерительными приборами и оборудованием производства группы компаний «ГРАНТ»
    • монтажные и пусконаладочные работы
    • консультации, техническая поддержка клиентов
    • обновление программного обеспечения
    • поставка запчастей (ЗИП) и комплектующих
    • поверка и калибровка приборов

    Специальное индивидуальное предложение:

    • индивидуальная доработка оборудования и ПО в соответствии с запросами заказчика
    • консультации по подбору качественного нефтегазового оборудования для определенных задач, различных условий эксплуатации и скважин
    • индивидуальные рекомендации по модернизации эксплуатируемых приборов, модификации устаревающих или вышедших из строя приборов новыми, с более качественными характеристиками

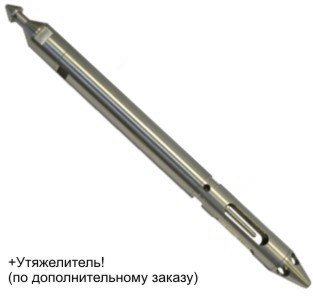

Скважинный манометр-термометр (базовое исполнение) АМТ-10Б

Измерение и регистрация значений давления и температуры по стволу скважины и их изменения во времени в любой его точке, например, на забое при снятии кривой восстановления давления. Применяется при проведении широкого спектра гидродинамических исследований (запись КВД, КПД, гидропрослушивание и др.), а также для контроля работ по интенсификации работы скважин – свабирование, гидроразрыв пласта, всевозможные химические, виброакустические, тепловые воздействия и др. Модификации: для работы в агрессивных средах, со встроенным или выносным датчиком температур.

Верхний предел измерений давления (ВПИ), МПа 16... 100
Объем памяти (давление + температура) млн. точек измерения, не менее ~0,7
Внешний интерфейс USB 2.0 full speed
Габариты преобразователя (диаметр / длина), мм 32 / 460
Подробнее »

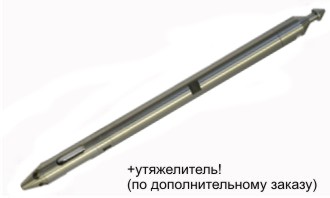

Скважинный манометр-термометр (c влагомером) АМТ-10В

Измерение и регистрация давления, температуры и диэлектрической проницаемости среды при геофизических и гидродинамических исследованиях (ГИС, ГДИС) скважин с гидростатическим давлением до 100 МПа и температурой до 125 °С. Высокая точность измерений, стабильность метрологических характеристик, повышенная надёжность контактов питания.

Верхний предел измерений давления (ВПИ), МПа 16; 25; 40; 60
Пределы допускаемой приведенной погрешности измерений давления в диапазоне температур от 0 до 85 (125)°C, % от ВПИ ±0,1; ±0,15; ±0,25; ±0,5
Диапазон рабочих температур, °C -40... 85 (125)
Внешний интерфейс для связи с прибором USB 2.0 full speed
Габариты преобразователя (диаметр / длина), мм 32 / 540
Подробнее »

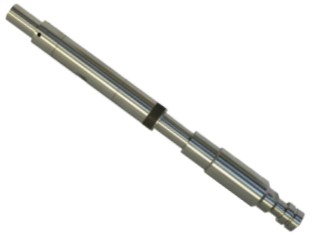

Скважинный манометр-термометр (для установки вместо газлифтного клапана) АМТ-10Г

Применяется для измерения и регистрации значений давления в скважине. АМТ-10Г повторяет форму газлифтного клапана типа 5Г-25 и может быть использован для исследований при газлифтном способе эксплуатации скважины. Функцию клапана АМТ-10Г при этом не выполняет. Надёжная работа прибора, простая обработка результатов измерений.

Верхний предел измерений давления (ВПИ), МПа 16; 25; 40; 60
Диапазон рабочих температур, °C -40... 85 (125; 150)
Внешний интерфейс для связи с прибором USB 2.0 full speed
Пределы допускаемой приведенной погрешности измерений давления в диапазоне температур от 0 до 85 (125; 150) °C, % от ВПИ ±0,1; ±0,15; ±0,25; ±0,5
Габариты преобразователя (диаметр / длина), мм 29 / 350
Подробнее »

Скважинный манометр-термометр (малогабаритное исполнение) АМТ-10К

Малые габариты позволяют встраивать в технологическое оборудование, спускаемое в скважины (пеналы, контейнеры, в гидромониторную насадку на конце колонны ГНКТ (колтюбинг) и др.).

Верхний предел измерений давления (ВПИ), МПа 16; 25; 40; 60; 80
Пределы допускаемой приведенной погрешности измерений давления в диапазоне температур от 0 до 85 (125)°C, % от ВПИ ±0,1; ±0,15; ±0,25; ±0,5
Диапазон рабочих температур, °C -40... 85 (125; 150)
Внешний интерфейс для связи с прибором USB 2.0 full speed
Габариты преобразователя (диаметр / длина), мм 19 / 248
Подробнее »

НОВИНКА
Скважинный манометр-термометр (миниатюрное исполнение) АМТ-10К ⌀15 мм

Для встраивания в различное технологическое оборудование, спускаемое в скважины (пеналы, контейнеры и пр.). Модификации: стойкие к резким перепадам давления (РТ), для работы в агрессивных средах (КС).

Верхний предел измерений давления (ВПИ), МПа 16; 25; 40; 60; 80; 100
Пределы допускаемой приведённой погрешности измерения давления в диапазоне температур от 0 до 85 (125; 150)°С, % от ВПИ ±0,5
Диапазон рабочих температур, °C -20... 85 (125; 150)
Внешний интерфейс для связи с прибором USB 2.0 full speed
Габариты преобразователя (диаметр / длина), мм 15 / 300
Подробнее »

Скважинный манометр-термометр (для встраивания в технологическое оборудование без наконечников) АМТ-10Л

Измерение и регистрация значений давления и температуры по стволу скважины и их изменения во времени в любой его точке при проведении широкого спектра газогидродинамических исследований. Стабильность метрологических характеристик, высокая точность измерений, простая обработка результатов исследований.

Верхний предел измерений давления (ВПИ), МПа 16; 25; 40; 60; 100
Пределы допускаемой приведенной погрешности измерений давления в диапазоне температур от 0 до 85 (125)°C, % от ВПИ ±0,1; ±0,15; ±0,25; ±0,5
Диапазон рабочих температур, °C -40... 85 (125; 150)
Внешний интерфейс для связи с прибором USB 2.0 full speed
Габариты преобразователя (диаметр / длина), мм 20 / 395
25 / 535
32 / 548
Подробнее »

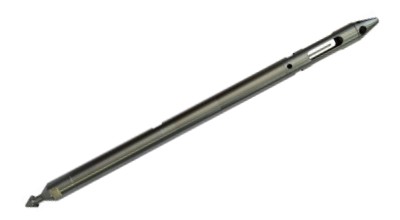

Скважинный манометр-термометр (скоростной, с высокой разрешающей способностью) АМТ-10С

Для измерения и регистрации давления и температуры при гидродинамических исследованиях бурящихся, эксплуатационных и нагнетательных скважин с гидростатическим давлением до 100 МПа и температурой до +85 (125)°С. Возможность встраивания в технологическое оборудование для исследования и разработки скважин благодаря малым размерам.

Верхний предел измерений давления (ВПИ), МПа 16; 25; 40; 60; 100
Пределы допускаемой приведенной погрешности измерений давления в диапазоне температур от 0 до 85 (125; 150) °C, % от ВПИ ±0,1; ±0,15; ±0,25; ±0,5
Внешний интерфейс для связи с прибором USB 2.0 full speed
Габариты преобразователя (диаметр / длина), мм 20 / 395
25 / 535
32 / 600
Подробнее »

Скважинный манометр-термометр (увеличенный ресурс) АМТ-10У

Измерение и регистрация значений давления и температуры по стволу скважины и (или) изменения данных параметров во времени в любой его точке при проведении широкого спектра гидродинамических исследований (например, запись КВД, КПД, гидропрослушивание и др.).

Увеличенный ресурс энергопитания и объем памяти, программирование и считывание данных из скважинного манометра без разбора прибора, легкая замена элемента питания.

Верхний предел измерений давления (ВПИ), МПа 16; 25; 40; 60; 100
Пределы допускаемой приведенной погрешности измерений давления в диапазоне температур от 0 до 85 (125; 150) °C, % от ВПИ ±0,1; ±0,15; ±0,25; ±0,5
Диапазон рабочих температур, °C -40... 85 (125; 150)
Внешний интерфейс для связи с прибором USB 2.0 full speed
Габариты преобразователя (диаметр / длина), мм 32 / 520
Подробнее »

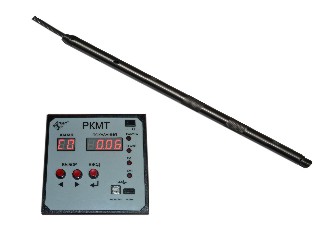

Скважинный манометр кабельный в комплекте с регистратором КМТ-04.01 РКМТ-01

Измерение давления и температуры по стволу скважины при спуске в реальном времени на геофизическом кабеле КГ 1х0,75-40-150 Оа, а также для индикации и регистрации данных измерений наземным устройством приема данных (блок индикации и регистрации).

Верхний предел измерения избыточного давления, МПа 40... 100
Пределы допускаемой приведенной погрешности измерений давления в диапазоне рабочих температур, % от ВПИ ±0,25
Потребляемая мощность, Вт, не более 0,65
Габаритные размеры (диаметр / длина), мм 20 / 532
Подробнее »

Ловитель устьевой ЛУ

Применяется для исключения аварийных ситуаций, связанных с полетом глубинного прибора вследствие обрыва скребковой проволоки (кабеля) при ударе его в процессе подъема об сальниковое устройство лубрикатора из-за ошибочных действий оператора или неправильной работы счетчика глубины. Предлагаем два варианта исполнения устьевого ловителя.

Габаритные размеры (диаметр / длина), м 64 / 87,5 (58 / 98)
Масса, кг, не более 1,3 (1,4)
Средний срок службы, лет 5
Подробнее »

Регистратор глубины и скорости спуско-подъемных операций РГС-01

Индикация и регистрация значений глубины и скорости движения скважинных приборов в ходе процесса исследования скважин, последующая привязка данных измерений скважинных приборов по стволу скважины (глубине).

Пределы индикации и регистрации глубины, м 0... 9999
Дискретность индикации и регистрации глубины, м 0,1
Габаритные размеры, мм
- БИ-01 (Ш х В х Г)
- ДО-01 (диаметр / длина)

210 х 121 х 77
32 / 134
Масса, кг
- БИ-01
- ДО-01

1
0,8
Подробнее »

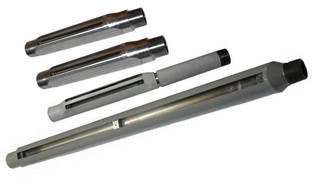

Контейнер для скважинных преобразователей

Крепление и надежное удержание одного или двух преобразователей (например, АМТ-10С диаметром 20 мм) в составе компоновки на насосно-компрессорных трубах в процессе проведения работ в нефтяных или газовых скважинах.

Габаритные размеры (длина / ширина), мм:
- К1
- К1.2, К1.2.1
- К2
- К3, К3.2
- К3.1
- К5
- К3.3

1016 / 106
686 / 106
730 / 124
730 / 118
660 / 89
1600 / 107
730 / 85
Масса, кг, не более:
- К1, К3.2
- К2
- К3
- К1.2, К1.2.1, К3.1
- К5
- К3.3

30
28
27
20
72
18
Количество устанавливаемых преобразователей 1 или 2
Подробнее »

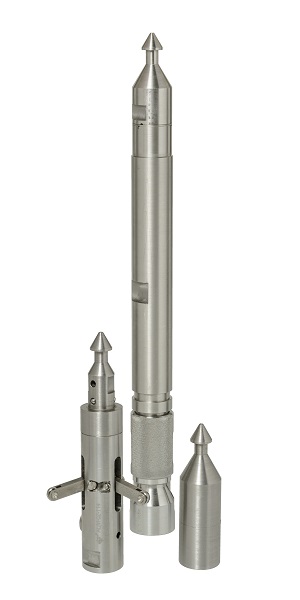

Автоотцеп (полуавтоматический) АЦМ-02

Спуск и удержание автономных приборов в муфтовом соединении колонны НКТ по ГОСТ 633-80 на заданной глубине с отсоединением от проволоки, на которой производился спуск, с последующим извлечением устройства с прибором из скважины.

Типоразмер НКТ ГОСТ 633-80, мм 60 (73, 89, 102, 114)
Присоединительный размер для измерительного прибора, мм М27х1,5
Материал конструкции коррозионно-стойкая сталь
Максимальная масса подвешиваемого прибора, кг 20
Подробнее »

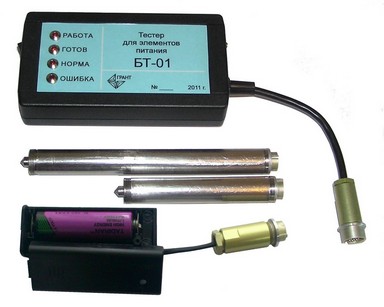

Тестер элементов питания (батарейный тестер, депассиватор) БТ-01

Для оценки работоспособности литий-тионилхлоридных (Li-SOCl2) батарей, используемых в качестве элементов питания глубинных (скважинных) манометров серии АМТ.

Пределы измерения напряжения, В 0... 9,99
Погрешность измерений, В, не более 0,05
Внешние интерфейсы:
- для подключения батарейного остека или переходника
- для чтения данных с БТ-01 в ПК

РС-7
USB 2.0 FS Slave (USB Mini-В)
Габаритные размеры (Ш х В х Г), мм 144 х 68 х 32
Подробнее »

Исполнения приборов серии АМТ
