АЦМ-02 Автоотцеп (полуавтоматический)

версия для печатинормальная версия

Новый АЦМ:

  • удобство эксплуатации;
  • возможно использование в НКТ с внешним диаметром 73, 89, 102 и 114;
  • отсутствуют дополнительные приспособления для взвода;
  • компактное исполнение;
  • увеличенная грузоподъемность;
  • центрированное расположение в скважине.


Назначение

Автоотцеп предназначен для спуска и удержания автономных приборов в муфтовом соединении колонны НКТ по ГОСТ 633-80 на заданной глубине с отсоединением от проволоки, на которой производился спуск, и с последующим извлечением устройства с прибором из скважины.

Техническое описание:

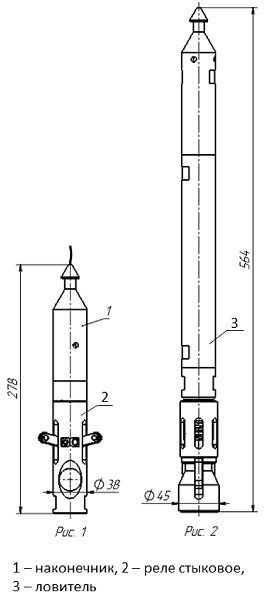

Автоотцеп (рис.1) для извлечения из скважины комплектуется ловителем скважинным ЛС (далее ловитель, рис.2). Автоотцеп и измерительный прибор (на рисунке не указан) спускают в скважину на скребковой проволоке. После установки прибора на заданной глубине наконечник 1 (рис.1) со скребковой проволокой автоматически отсоединяется от автоотцепа и поднимается на поверхность. Ловитель спускается на скребковой проволоке в скважину, обеспечивает захват и извлечение из НКТ автоотцепа вместе с прибором.

Отличительные особенности:

  • простота в эксплуатации и обслуживании;
  • минимальное время подготовки автоотцепа к работе - ключи используются только для присоединения спускаемого прибора к автоотцепу;
  • хорошая грузоустойчивость в применении;
  • самоцентрирование конструкции во внутренней полости НКТ;
  • надежная фиксация автоотцепа в муфтовом соединении НКТ и удержание прибора.

Применение автоотцепа позволяет:

  • устанавливать измерительные приборы в муфтовом соединении НКТ на различных глубинах с последующим извлечением;
  • герметизировать устье скважины за счет извлечения скребковой проволоки после установки автоотцепа с прибором;
  • проводить длительные гидродинамические исследования в скважине без угрозы обрыва проволоки по причине несанкционированных действий на устье.
Технические характеристики
Типоразмер НКТ ГОСТ 633-80, мм 60 (73, 89, 102, 114)
Способ управления принудительно-механический
Материал конструкции коррозионно-стойкая сталь
Максимальная масса подвешиваемого прибора, кг 20
Присоединительный размер для измерительного прибора, мм М27х1,5
Габаритные размеры (диаметр / длина) ,мм:
- реле стыковое
- ловитель скважинный
см. рисунок 1
38 / 278
45 / 564
Масса, кг
- реле стыковое
- ловитель скважинный

1,6
4,2

Сертификаты и свидетельства

  Наименование Срок действия
Сертификат соответствия требованиям ТР ТС 01012011 “о безопасности машин и оборудования” № ТС RU C-RU.MH10.B.00120 17.06.14 - 16.06.19
