Измеритель гидравлического коэффициента полезного действия насосов КПДмер-2М

Измеритель гидравлического коэффициента полезного действия насосов КПДмер-2М

Назначение. Применение


КПДмер-2М предназначен для измерения гидравлического коэффициента полезного действия (КПД) насосов и применяется при эксплуатации:

  • высоконапорных насосов системы поддержания пластового давления нефтяных месторождений;
  • насосов системы магистральных нефтепродуктопроводов;
  • центробежных насосов системы городских водоканалов и теплосетей.

Техническое описание

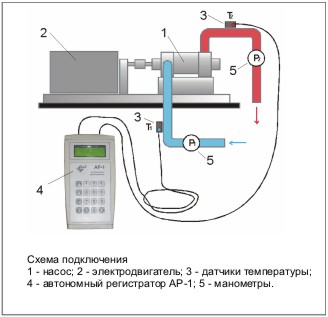

Расчёт гидравлического КПД насосов производится на основании автоматического измерения разности температуры жидкости на входе и выходе насоса, с учетом значений давления на входе и выходе насоса и плотности перекачиваемой жидкости. Результаты измерения и расчета отображаются на жидкокристаллическом индикаторе прибора. Параметры, необходимые для расчета КПД (давление на входе и выходе из насоса, плотность перекачиваемой жидкости), вводятся с клавиатуры. Для расчёта гидравлического КПД не требуется замеров расхода и замеров активной мощности привода насоса.


Возможности измерителя гидравлического КПД насосов КПДмер-2М:


  • автоматический режим измерения температуры;
  • расчёт подачи насоса при известном значении активной мощности двигателя (тока, напряжения и cosφ);
  • ведение журнала измерений с привязкой к дате, объекту и агрегату;
  • перенос протоколов измерений на персональный компьютер по интерфейсу RS-232.

Измеритель КПДмер-2М разработан совместно с филиалом ФГБОУ УГНТУ в г. Октябрьский.


Технические характеристики
Диапазон измерения температуры, °C 0... 100
Длительность проведения 1 замера (с учетом времени стабилизации температуры), мин, не более 20
Погрешность измерения абсолютной температуры, °C ±0,15 (±0,05*)
Разрешающая способность, °C ±0,01
Погрешность измерения разностной температуры, °C ±0,03*
Параметры питания:
- автономное, В

- потребляемый ток, мА, не более
3 (два элемента АА)
100
Габаритные размеры:
- АР-1 (Ш х В х Г), мм
- ТСПм-01 (Д х Ш х В), мм
92 х 167 х 30
66 х 47 х 28
Масса, кг, не более:
- АР-1
- ТСПм-01
0,3
0,2
* при индивидуальной калибровке датчиков

Публикации
Мнение специалистов, применяющих в своей работе данный метод контроля КПД насосов ППД см., в статье:
Авторы, название Файл
В.Е.Погарелкин, А.Н.Горшков (ОАО "Удмуртнефть"), А.О.Рязанцев (ЗАО "Плада"), Мониторинг насосов системы ППД в ОАО "Удмуртнефть" НК "Роснефть", Територия нефтегаз. - 2008 №12, С.42-44.
(3,9Mb)
Пупченко И.Н, Судаков А.А. (ОАО "Самаранефтегаз"), Князев А.А., Утляков С.Г. (ГК "Грант"), Практика измерения коэффициента полезного действия насосов системы поддержания пластового давления на объектах ОАО "Самаранефтегаз", ИНЖЕНЕРНАЯ ПРАКТИКА. - 2014 №10, С.66-68
(798Kb)

Протокол испытания.
