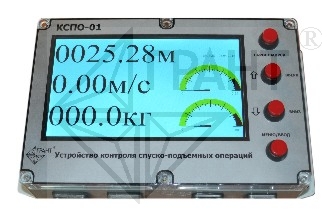

Устройство контроля спуско-подъемных операций КСПО-01

версия для печатинормальная версия

Назначение. Применение

Управления частотно-регулируемым электроприводом геофизической лебедки с целью задания скорости спуска и подъема, интервалов и времени остановки на глубине. Аппарат создан в качестве эволиционного решения на основе положительно зарекомендовавшего себя регистратора глубины и скорости спуско-подъемных операций РГС-01. В ходе процесса исследования скважин выполняет функции индикации и регистрации значений глубины спуска, скорости движения скважинных приборов и натяжения проволоки. Полученные данные используются для последующей привязки данных измерений скважинных приборов по стволу скважины (глубине).

Состав устройства контроля:

  • датчик оборотов ДО-01 (поставляется по дополнительному заказу)
  • датчик натяжения проволоки (ДНП-01 или ДНП-02, тип датчика определяется конструкцией лебедки)
  • внешний носитель информации USB flash
  • монтажное приспособление для установки ДО-01 на лебедку (поставляется по дополнительному заказу). Необходимость поставки приспособления необходимо уточняеть при заказе, т.к. тип приспособления определяется конструкцией лебедки

Принцип работы

Датчик оборотов ДО-01 устанавливается на лебедку вместо механического счетчика глубины (или параллельно ему) и подключается к устройству контроля спуско-подъемных операций КСПО-01. По кабелю питания подается напряжение 7 ...30 В. С помощью кнопок КСПО-01 настраивается и запускается в работу.

Функциональные возможности:

  • задание скорости спуска и подъема скважинных приборов
  • задание интервала остановки по глубине
  • задание времени остановки на глубине
  • индикация текущих значений глубины и скорости спуска / подъема
  • индикация натяжения проволоки
  • регистрация текущих значений глубины, скорости и натяжения проволоки во внутренней памяти с привязкой к внутренним часам реального времени
  • передача данных регистрации на внешний носитель USB-Flash
  • световая и звуковая сигнализация, при значениях глубины, заданных пользователем
  • световая и звуковая сигнализация, остановка привода при значениях натяжения проволоки, заданных пользователем
  • устанавливает коэффициент пересчёта оборотов (показания датчика ДО–01***) в метры
  • устанавливает коэффициент пересчёта натяжения проволоки (показания датчика ДНП–01(02)***) в килограммы
  • установка часов вручную
Технические характеристики
Диапазон индикации и регистрации глубины, м 0... ±9999,99
Диапазон индикации и регистрации скорости спуска / подъема, м/с 0... 9,99
Диапазон индикации и регистрации натяжения проволоки, кг 0... 999,9
Диапазон задания сигнализации превышения скорости, м/ч 0... 5000
Диапазон задания сигнализации превышения натяжения проволоки, кг 0... 250
Диапазон установки скорости спуска и подъема скважинных приборов, м/ч 150... 2500
Поинтервальный режим Отключен
Спуск
Подъем
Спуск / Подъем
Диапазон задания достижения глубины при спуске, м 0... ±9999
Диапазон установки интервала остановки по глубине в поинтервальном режиме, м 0... 2000
Диапазон установки времени остановки на глубине, ч 0... 10
Внешние интерфейсы:
- для подключения носителя информации (USB-flash)
- для обновления ПО
- для подачи питания КСПО-01
- для подключения датчика оборотов
- для подключения датчика натяжения
- для подключения преобразователя частоты

USB A
USB Mini-B
ШР4
ШР7
ШР4
ШР7
Параметры электропитания:
- род тока
- напряжение, В
- потребляемая мощность, Вт, не более

постоянный
7... 30
4
Диапазон рабочих температур, °С -20... +85
Габариты, мм:
- БИ-02 (Ш х В х Г)
- ДО-01 (диаметр / длина)***

222 х 146 х 55
32 / 134
Масса, кг, не более:
- БИ-02
- ДО-01

1
0,8
Длина кабеля питания, м 5*
Длина кабеля датчика оборотов, м 3*
Присоединительные размеры датчика оборотов**:
- ДО-01.00.000
- ДО-01.00.000-01

М22х1,5
М18х1,5
  • *кабель другой длины может быть поставлен по согласованию с заказчиком
  • **присоединительные размеры ДО-01 согласовываются при заказе
  • ***поставляется по согласованию с заказчиком
