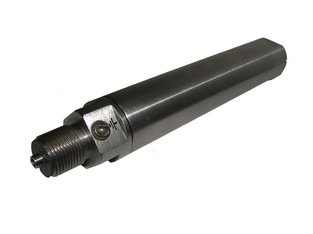

Преобразователь давления и температуры измерительный МТУ-04.04.01

Преобразователь давления и температуры измерительный МТУ-04.04.01
Преобразователь давления и температуры измерительный МТУ-04.04.01

Назначение. Применение


Измерение давления и температуры с высокой точностью. Системы автоматического контроля производственных процессов технологических установок нефтегазодобывающих и нефтеперерабатывающих компаний, предприятий теплоэнергетики, водоснабжения.

Устьевой манометр МТУ-04.04.01 работает в автономном режиме, с последующим подключением к компьютеру для считывания и регистрации значений давления. Полученная измерительная информация считывается из преобразователя в компьютер через стандартный интерфейс USB и сохраняется на жестком диске компьютера.


Преимущества эксплуатации - устьевой манометр МТУ-04.04.01:

  • измерение давления
  • запись результатов измерения в собственную энергонезависимую память
  • задание дискретности измерения пользователем от компьютера
  • задание времени включения в режим измерения
  • представление результатов измерения в цифровом и графическом видах с возможностью вывода их на печать
  • сохранение данных в удобном для пользователя виде
  • степень защиты от внешних воздействий IP68

Общие преимущества устьевых манометров-термометров серии МТУ

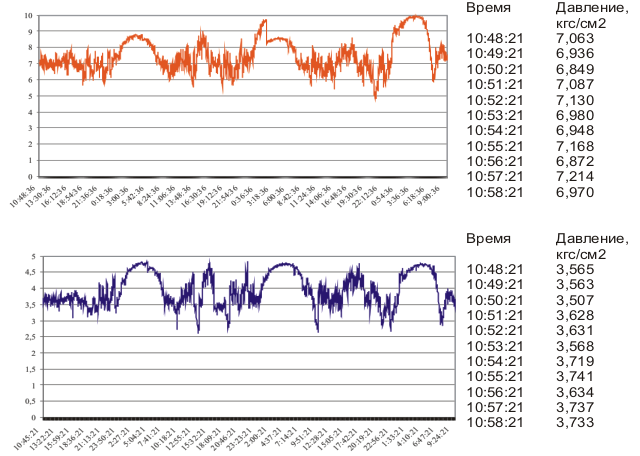

Динамика давления холодной и горячей воды в муниципальной водопроводной сети в течение 3-х суток, дискретность записи 1 минута


Технические характеристики
Диапазон измерения (ВПИ) давления, МПа 0,6; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100
Пределы допускаемой погрешности, % от ВПИ:
- для ВПИ от 2,5 до 100 МПа полная приведенная
- для ВПИ от 0,6 до 1,6 МПа
  - основная приведенная
  - дополнительная
±0,25*1

±0,25*2
±0,15 на 10°C
Диапазон рабочих температур, °C -40... 85
Дискретность измерения, с 1... 3600
Количество точек измерения, не менее
 698 367
Напряжение питания, В 3,6
Время автономной работы:
- по заполнению объема памяти при дискретности 1 с, сут
- по заполнению объема памяти при дискретности 10 с, сут
- по емкости элементов питания при дискретности 10 с, сут
8,2
82
120
Габаритные размеры (диаметр / длина), мм 32 / 197
Масса, кг, не более 0,9
*1 в диапазоне температур 0... 85°C.
*2 при температуре окружающей среды 20°C.
