Пробоотборник глубинный проточный механический ПГПр

версия для печатинормальная версия

Назначение. Применение

Отбор глубинных проб пластовой нефти.

Глубинный проточный пробоотборник ПГПр «ГРАНТ» применяется в скважинах, обсаженных лифтовыми трубами с внутренним диаметром от 59 до 62 мм (НКТ-73 ГОСТ 633-80).



стыковое реле роликовое


разрядная головка
для перевода пробы

Эксплуатация глубинного скважинного пробоотборника ПГПр

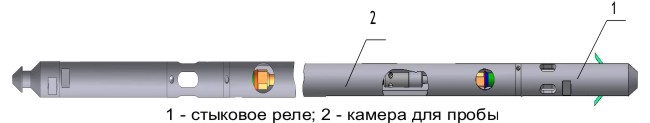

Проточный пробоотборник ПГПр «ГРАНТ» состоит из камеры для пробы с двухклапанным запорным механизмом и стыкового реле. Для перевода пробы в исследовательскую аппаратуру комплектуется разрядными головками.

Клапанный механизм глубинного проточного пробоотборника имеет проходное сечение для жидкости не менее 105 мм2, что обеспечивает хорошую промывание камеры скважинной жидкостью и высокое качество пробы.

Реле стыковое обеспечивает надежное срабатывание клапанного механизма глубинного пробоотборника при его подъеме до ближайшего муфтового соединения насосно-компрессорных труб.

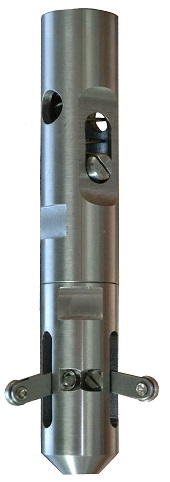

Для расширения размерного ряда группой компаний «ГРАНТ» была разработана новая модификация – роликовое стыковое реле.

Общие преимущества пробоотборников «ГРАНТ»

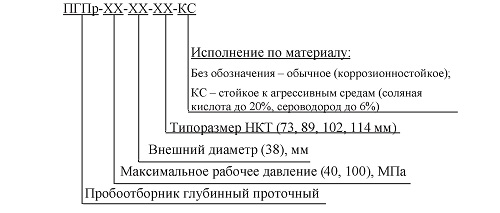

Модификации глубинного проточного пробоотборника ПГПр

  • при комплектации пробоотборника ЭЛ-01 закрытие клапанов камеры осуществляется по заранее заданному параметру: времени, порогу давления или температуры. Также позволяет производить измерение и регистрацию давления и температуры по стволу скважины в процессе спуска пробоотборника в точку отбора пробы и его подъеме
  • при комплектации пробоотборника ЭЛ-02 закрытие клапанов камеры осуществляется по заранее заданному параметру времени (отсутствуют параметры давления и температуры)
  • Преимущества эксплуатации пробоотборника ПГПр

    • минимальное время подготовки глубинного пробоотборника к работе
    • большой объем отбираемой пробы
    • простота в эксплуатации и обслуживании
    • увеличенное сечение каналов для лучшей промывки полости пробоотборника скважинной жидкостью
    • надежный клапанный механизм
    • применение стыкового реле позволяет сократить время отбора пробы
    • высокая надежность срабатывания стыкового реле при отборе пробы
    • габариты глубинного пробоотборника позволяют беспрепятственно устанавливать его в лубрикаторе без использования дополнительного устьевого оборудования
    • простота в эксплуатации и обслуживании
    • камера пробоотборника может быть оснащена электронным блоком (ЭЛ-01 или ЭЛ-02)
    • возможность комплектации пробоотборника соединительным устройством для одновременного отбора проб двумя камерами за один спуск

    Примечание:

    • при комплектации пробоотборника ЭЛ-01 закрытие клапанов камеры осуществляется по заранее заданному параметру: времени, порогу давления или температуры. Также позволяет производить измерение и регистрацию давления и температуры по стволу скважины в процессе спуска пробоотборника в точку отбора пробы и его подъеме
    • при комплектации пробоотборника ЭЛ-02 закрытие клапанов камеры осуществляется по заранее заданному параметру времени (отсутствуют параметры давления и температуры)

    Комплектация

    • камера для отбора пробы - 3 шт.
    • реле стыковое - 1 шт.
    • разрядная головка - 2 шт.
    • наконечник под проволоку - 1 шт.
    • переходник - 1 шт.
    • руководство по эксплуатации - 1 шт.
    • паспорт - 1 шт.
    • акт об опрессовке камер - 1 шт.
    • ЗИП - 1 компл.
    • инструменты и принадлежности - 1 компл.
    • переходник под кабельный наконечник НКБЦЗ-36 ГОСТ 14213-89 (по дополнительному заказу) -1 шт.

    по согласованию с Заказчиком комплектность поставки глубинного пробоотборника ПГПр может быть изменена.

    Технические характеристики
    Рабочее давление МПа, не более 40, 100
    Рабочая температура, °C, не более 200
    Объем отбираемой пробы, куб. см, не менее 500
    Габаритные размеры (диаметр / длина), мм:
    для P=40 МПа
    для P=100 МПа

    38 / 1515
    38 / 1395
    Масса, кг, не более
    7,7
