Батарейный тестер БТ-01

Область применения

БТ-01 предназначен для оценки работоспособности литий-тионилхлоридных (Li-SOCl2) батарей, используемых в качестве элементов питания глубинных (скважинных) манометров АМТ.

БТ-01 обеспечивает:

  • проверку напряжения элементов питания под рабочей нагрузкой;
  • депассивацию элементов, находившихся долгое время на хранении.

Принцип работы

К батарейному тестеру БТ-01 подключается батарейный отсек (с одним или двумя элементами питания типоразмера АА), используемый в приборах АМТ, или отдельная батарея, подключаемая с помощью специального кабеля-переходника (входит в комплект поставки).

Тестер автоматически начинает процесс проверки (тестирования) батарейного отсека или отдельного элемента питания.

После завершения процесса тестирования-депассивации с помощью светодиодов индицируется результат теста.

Функциональные возможности:

  • индикация полностью негодной батареи;
  • индикация недостаточного уровня напряжения батареи;
  • индикация годной батареи;
  • настройка параметров процесса тестирования с помощью ПО в ПК;
  • визуализация процесса тестирования-депассивации (график изменения напряжения по времени) с помощью ПО в ПК.

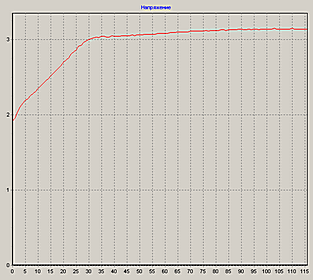

Пример графика изменения напряжения элемента питания в ходе процесса депассивации:

Батарейный тестер БТ-01
Технические характеристики
Пределы измерения напряжения, В 0... 9,99
Диапазон рабочих температур, °С -30... 85
Внешние интерфейсы:
- для подключения батарейного отсека или переходника
- для чтения данных с БТ-01 в ПК

РС-7
USB 2.0 FS Slave (USB Mini-В)
Параметры электропитания:
- род тока
- напряжение, В
- потребляемая мощность, Вт, не более

постоянный
3.. 3,6
0,1
Габаритные размеры, (Ш х В х Г) ,мм 144 х 68 х 32
Масса, кг, не более 0,15
