Контейнер для скважинных преобразователей

версия для печатинормальная версия

Область применения

Контейнер для скважинных преобразователей предназначен для крепления и надежного удержания одного или двух преобразователей (например, АМТ-10 диаметром 20 мм) в составе компоновки на насосно-компрессорных трубах в процессе проведения работ в нефтяных или газовых скважинах, предусматривающих контроль за изменением давления и температуры.

Техническое описание

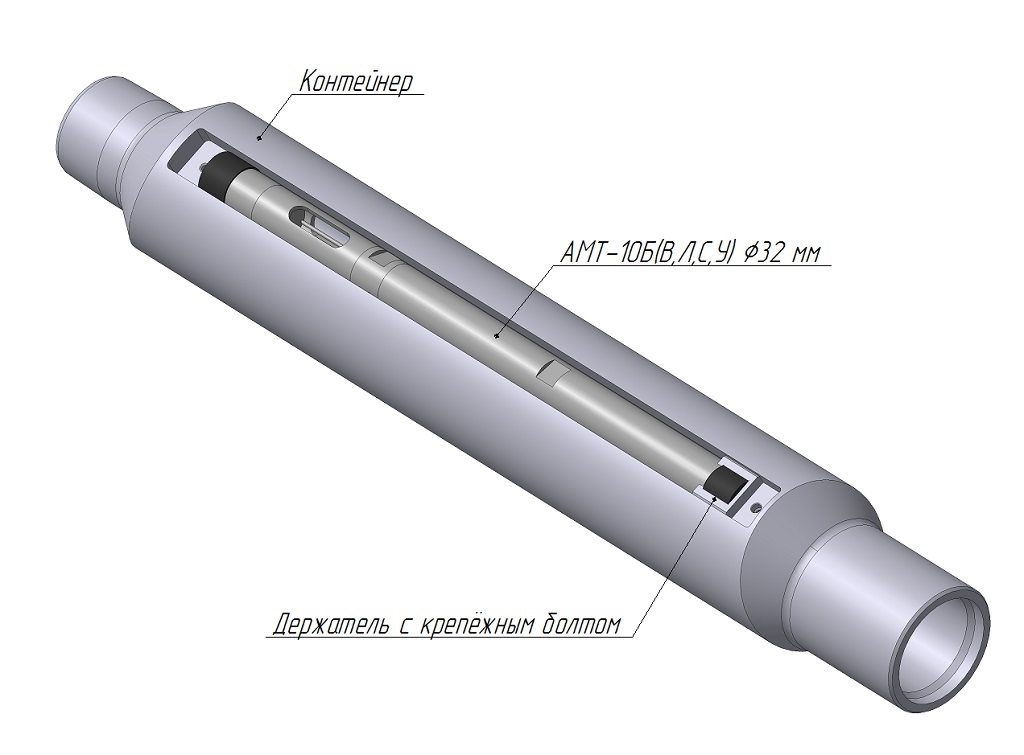

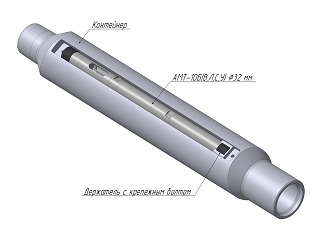

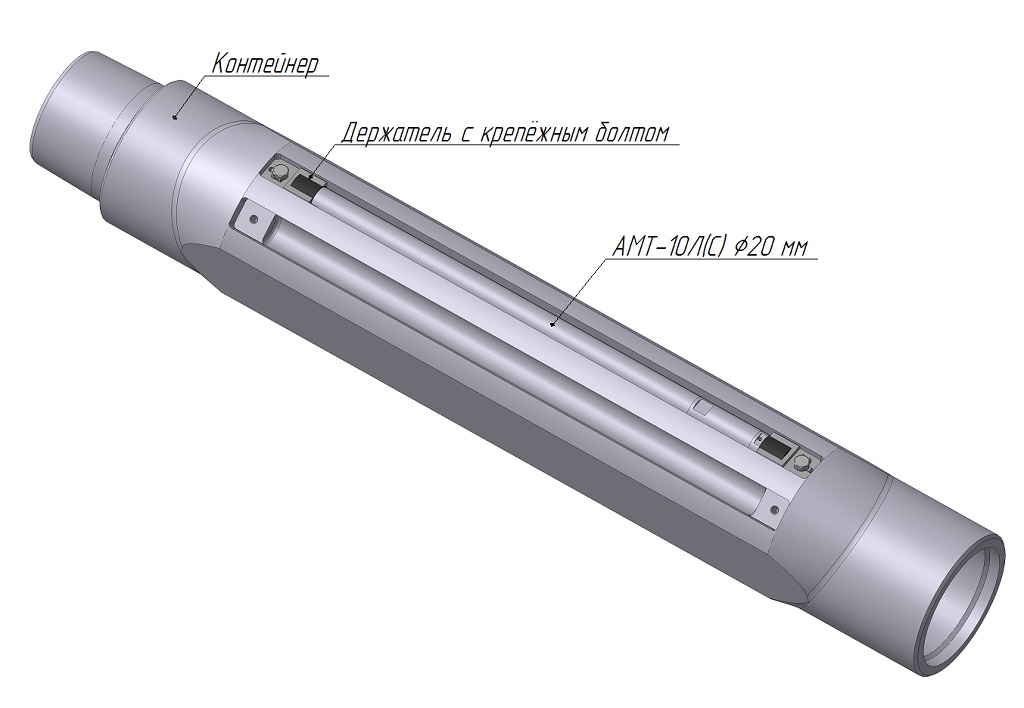

Контейнер представляет собой цилиндрический корпус с пазами для установки и приспособлениями для крепления преобразователей типа АМТ-10 производства Группы компаний «ГРАНТ». Контейнер наворачивается на трубу НКТ (ГНКТ).

Исполнения контейнеров отличаются габаритными и присоединительными размерами, а также длиной и диаметром встраиваемых преобразователей.

Разработано исполнение контейнеров, позволяющее обеспечить подвод внутритрубного и затрубного давления (контейнеры серии К6).

Технические характеристики
Материал контейнера Легированная сталь,
ГОСТ 4543-71
Предел текучести, МПа от 724 до 921
Предел прочности, МПа, не менее 823
Относительное удлинение, %, не менее 11,3
Группа прочности:
- по API 5СТ
- по ГОСТ 633-80

Р110
М

Подвод затрубного давления таблица размеров



Подвод как затрубного, так и внутритрубного давления таблица размеров



Контейнер для спуска на ГНКТ (колтюбинг) таблица размеров






Сертификаты и свидетельства

  Наименование Срок действия
Сертификат соответствия № RU C-RU.MH10.B.00317 10.03.15 - 09.03.20
