Скважинный манометр-термометр (скоростной, с высокой разрешающей способностью) АМТ-10С

Скважинный манометр-термометр (скоростной, с высокой разрешающей способностью) АМТ-10С

Назначение. Применение


Скоростной глубинный манометр-термометр АМТ-10С «ГРАНТ» с высокой разрешающей способностью. Позволяет проводить быстропротекающие термометрические исследования скважин. Успешно применяется для определения границы разделов «газ-нефть-вода» в скважине и других измерений.


Измерение и регистрация:

  • давление и температура при гидродинамических исследованиях бурящихся, эксплуатационных и нагнетательных скважин с гидростатическим давлением до 100 МПа и температурой до 85 (125)°С.
  • осуществление записи КВД с качеством, достаточным для обработки их методом логарифмической производной
  • повышение результативности исследований взаимодействующих скважин методом гидропрослушивания
  • регистрация быстропротекающих процессов, возникающих, например, при кумулятивной перфорации скважин, гидроразрыве пластов, гидроакустической обработке скважин, работе испытателей пластов на трубах и в других подобных случаях

Преимущества эксплуатации скважинного манометра-термометра АМТ-10С:

  • применяются 3 режима работы "экономичный" (минимальное потребление тока), "прецизионный" (максимальное разрешение), "скоростной" (измерение быстротекущих изменений давления/температуры). высокая разрешающая способность, сравнимая с кварцевыми манометрами
  • высокая скорость работы - до 15 000 измерений в секунду (до 30 000 измерений в секунду по запросу) для регистрации быстропротекающих процессов, возникающих, например, при перфорации скважин, гидроразрыве пластов, гидроакустической обработке скважин, при работе испытателей пластов на трубах и в других подобных случаях
  • высокая разрешающая способность по давлению, сравнимая с кварцевыми манометрами (0,001 кг/см2)
  • благодаря малым размерам глубинный манометр с возможностью измерения температуры может встраиваться в технологическое оборудование для исследования и разработки скважин
  • возможность установки в контейнер (например, К1, К2, К3, К5 производства Группы компаний «ГРАНТ»)
  • повышенная надежность контактов питания
  • возможность спуска в скважину на скребковой проволоке, на кабеле через переходник (кабельный наконечник НКБЦЗ-36 ГОСТ 14213-89, по дополнительному заказу)
  • наличие свидетельства об утверждении типа средств измерений

Общие преимущества манометров-термометров серии АМТ


Модификации скоростных манометров-термометров АМТ-10С с высокой разрешающей способностью:

  • «КС» - для работы в агрессивных средах (соляная кислота до 20%, сероводород до 6%)
  • увеличение скорости измерений до 30 000 измерений в секунду
  • увеличение объема памяти измерений до 256 Мб

Преимущества программного обеспечения:

  • запуск прибора в работу
  • считывание полученной информации из глубинного скважинного манометра-термометра в ПК
  • представление результатов исследований в виде таблиц и графиков
  • распечатка результатов на принтере в виде таблиц или графиков (в полном формате или в виде детализированных таблиц)
  • экспорт данных в файлы *.txt, *.las, *.csv
  • задание алгоритма работы прибора для формирования настроек работы каждого из каналов измерения и условий переключения между заданиями по времени, по значению давления и температуры

Технические характеристики
Верхний предел измерения давления (ВПИ), МПа 16; 25; 40; 60; 100
Диапазон рабочих температур, °C -40... 85
(125)
Пределы допускаемой приведенной погрешности измерения давления, в диапазоне температур от 0 до 85 (125) °C, % от ВПИ ±0,1; ±0,15;
±0,25; ±0,5
Постоянная времени выносного датчика температуры по уровню 0,63 в воде, с 1 (ø20, ø25) 3 (ø 32)
Постоянная времени встроенного датчика температуры по уровню 0,63 в воде, с 30 (ø20, 25)
Разрешающая способность по температуре, °C 0,01*1; 0,004*2; 0,04*3
Разрешающая способность по давлению, часть от ВПИ 1 / 1000 000*1; 1 / 250 000*2; 1 / 32 000*3
Пределы допускаемой абсолютной погрешности измерения температуры, °C ±0,4; ± 0,25
Дискретность измерений, с 2... 3600*1
1... 3600*2
(0,1; 0,002; 0,001; 0,0005;
0,00026; 0,00013; 0,00007)*3
Литий-тионилхлоридный элемент питания U=3,6 В (типоразмер / кол-во, шт.) АА / 2
Объем памяти (давление + температура), млн. точек измерения ~10*1; 10*2; 60*3
Время работы до полного заполнения памяти при дискретности 1 с, суток
- при дискретности 1 с
- при дискретности 0,00007 с
120*2
0,05*3
Время работы от одного комплекта элементов питания, суток, не менее*4
- при дискретности 1 с
- при дискретности 10 с
- при дискретности 1 мин
- при дискретности 0,01 с
30*2
20*1; 180*2
100*1; 340*2
1,5*3
Внешний интерфейс для связи с прибором USB 2.0
full speed
Время чтения полностью заполненной памяти, мин, не более 30
Габариты преобразователя (диаметр / длина), мм 20 / 395; 25 / 535;
32 / 600
Масса преобразователя, кг, не более 0,6; 1,5; 2
Габариты утяжелителя (диаметр / длина), мм 20 / 500; 25 / 510;
32 / 470
Масса утяжелителя (в зависимости от диаметра), кг, не более 1,2; 1,8; 3
*1 прецизионный
*2 экономичный
*3 скоростной
*4 при температуре окружающего воздуха 25 °C

Специальное предложение по цене при комплексном заказе АМТ-10С вместе с другим оборудованием:

Пример исследования, проведенного с помощью глубинного манометра АМТ-10С


Прибор был запущен в работу в заданное время в скоростном режиме с дискретностью "33 мкс" (30 000 Гц). Запись прибором выполнена при перфорации нефтенасыщенного терригенного пласта (плотность перфорации – 20 отв/м, всего 40 зарядов) перфораторной партией Чернушинского участка геофизических работ ПАО «Пермнефтегеофизика» на месторождении юга Пермского края.

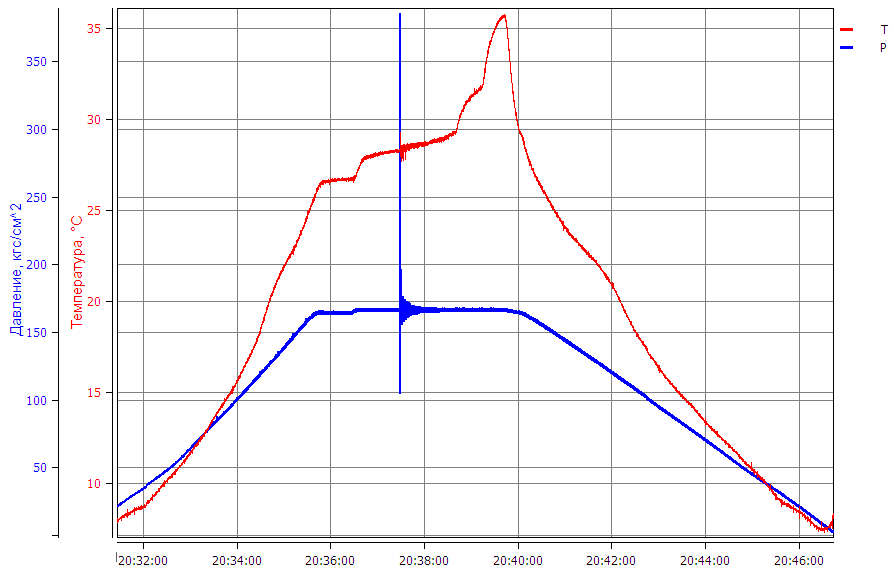

Запись целиком

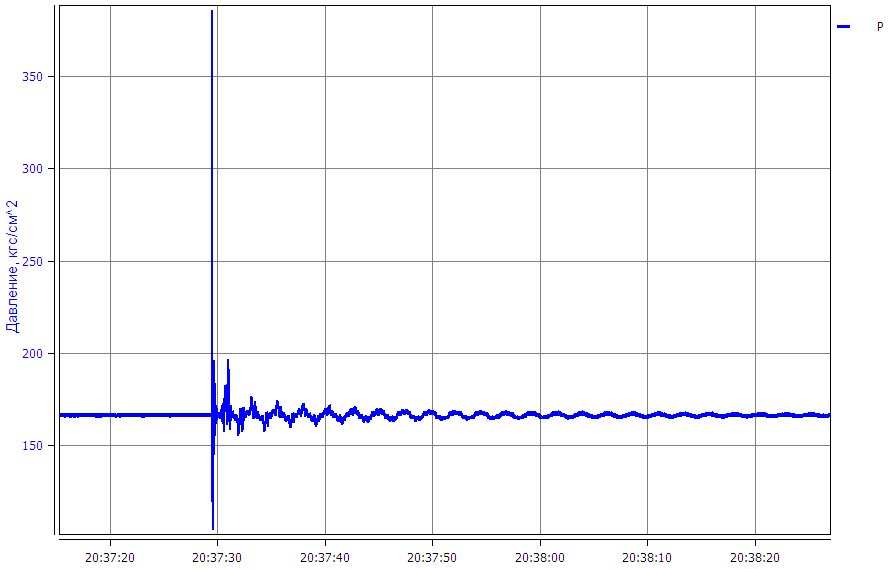

Участок записи длительностью ~1 сек

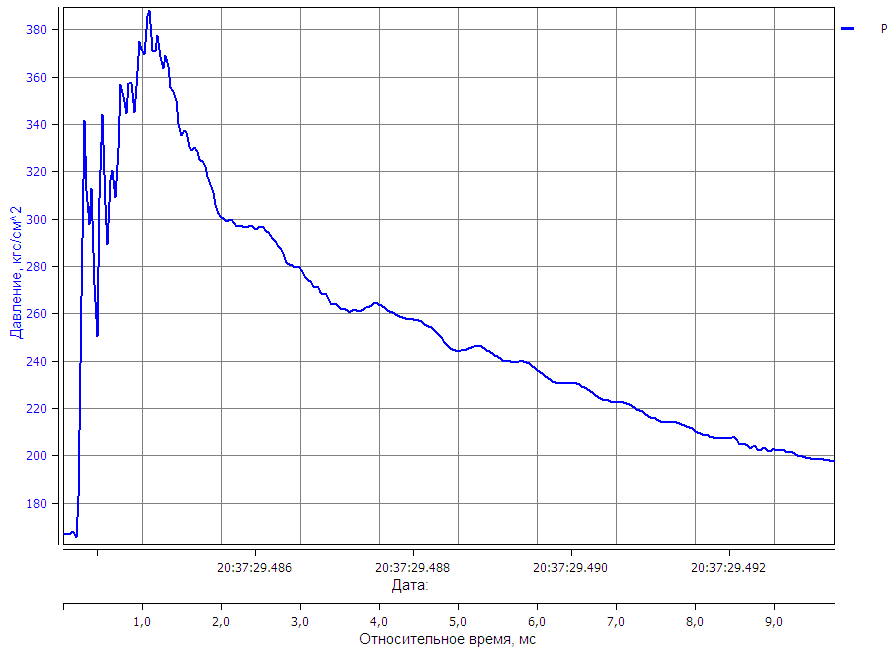

Участок записи длительностью 10 мс

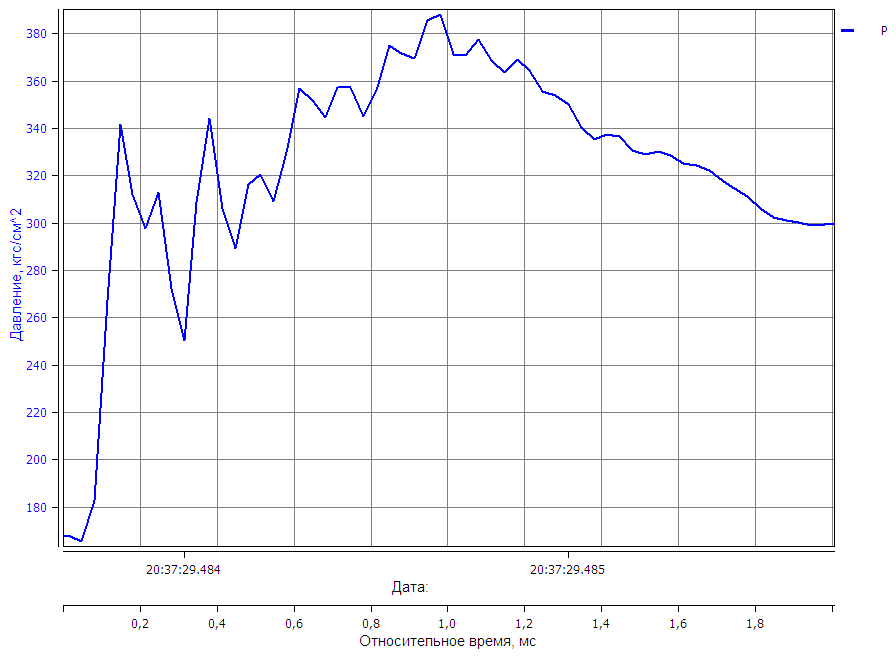

Участок записи длительностью 2 мс



Сертификаты и свидетельства

Документ Наименование Срок действия
Сертификат об утверждении типа средств измерений № 57505-14 09.02.24 - 26.03.29
